目前, 冷燙工藝越來(lái)越成為中國市場(chǎng)的熱點(diǎn)。其實(shí)歐美國家早在很多年前就開(kāi)始研發(fā)此工藝, 德國庫爾茲作為燙印行業(yè)的翹楚一直致力于這方面的研究, 當時(shí)歐美客戶(hù)也曾遇到像漏燙、邊緣不清等問(wèn)題, 經(jīng)過(guò)大家不懈努力,近幾年終于能夠成功應用冷燙工藝?，F在這些客戶(hù)可以正常地使用冷燙工藝, 感受此新工藝帶給他們的便利和優(yōu)勢。冷燙工藝的應用范圍越來(lái)越廣泛, 市場(chǎng)發(fā)展空間非常大。因此, 庫爾茲非常希望將歐美成熟的經(jīng)驗技術(shù)帶給中國客戶(hù),協(xié)助中國客戶(hù)成功順利地使用此新工藝。
什么是冷燙工藝
冷燙是指先預印UV固化膠，再將冷燙箔轉移到要燙印的基材上。設備基本配置為:
－印刷機 (柔版、膠版、凸版印刷)
－覆箔單元
－放卷裝置
－回卷裝置
－UV固化單元
因此, 大部分常用的覆膜或圓壓圓燙金組件的滾筒式標簽印刷機都已適合進(jìn)行冷燙, 其它經(jīng)改裝后可能適合進(jìn)行冷燙，同時(shí)大部分的設備供貨商都可以提供專(zhuān)門(mén)設計的冷燙組件。
冷燙過(guò)程(以柔印為例)
可以通過(guò)柔印或者膠印上UV膠。在上述兩種方式中，都先把UV膠涂布到基材上，然后覆冷燙箔，在剝離以前進(jìn)行UV固化，最后進(jìn)行剝離。
冷燙工藝的優(yōu)勢和特性：
現在行業(yè)之間的競爭非常激烈, 大家都在尋找高效、低成本但又推陳出新的印刷方案,冷燙工藝可以說(shuō)是合適之選。我們現在推廣冷燙工藝,并非以冷燙取代熱燙, 因為冷燙和熱燙是兩種完全不同的工藝, 它們各有優(yōu)劣勢, 因此, 我們需先了解各工藝的特性, 結合自身設備條件及項目要求, 盡量將它們的優(yōu)點(diǎn)發(fā)揮出來(lái), 做出最佳的選擇。
有些燙印項目若使用熱燙會(huì )遇到很多無(wú)法解決的問(wèn)題, 但若轉用冷燙則可輕而易舉地完成。而冷燙工藝能夠做到傳統熱燙工藝所無(wú)法獲得的漸變效果, 若將此效果與設計主題結合起來(lái), 會(huì )帶來(lái)一種全新的設計效果和感受。
總括冷燙工藝的優(yōu)勢大體如下：
＊投資成本低——無(wú)需熱燙印的經(jīng)驗和特殊燙印設備, 模版、燙印工具或墊片
＊靈活, 高效,經(jīng)濟——尤其適合于少批量生產(chǎn)
＊成本低, 效率高——可使用標準印刷板
＊高速,有效——生產(chǎn)速度可達至每分鐘120米
＊可用于薄而軟或熱敏的包裝物料上——如熱收縮膜燙印成為可能, 等等
＊印刷，燙印聯(lián)機一次完成——容易控制印刷精度
＊突破傳統, 帶來(lái)生動(dòng)立體的效果——可造出金屬色的半影調漸變效果
冷燙工藝亦的劣勢：
＊箔與基材使用比例為 1:1, 不能節省耗箔量, 但可盡量在設計時(shí)緩解此矛盾
＊不適合于粗糙的基材表面, 但通過(guò)工藝配合可盡量解決
＊現有固化膠不適用于部份塑料, 但冷燙膠水供貨商會(huì )隨市場(chǎng)需求而增加
冷燙工藝的應用提示：
一般情況下，任何柔印機印刷的專(zhuān)案都可以冷燙。這種工藝需要涂布、覆膜和剝離單元。使用冷燙工藝，根據所使用的膠水、基材、滾軸和印版，可以做到漸變冷燙效果。要獲得好的燙印效果,需要所有單元的配合,包括:網(wǎng)紋棍的線(xiàn)數、上膠量、UV燈功率、印版硬度、剝離角度、基材、UV固化膠、冷燙箔, 等等。
＊冷燙用膠水
市場(chǎng)上的膠水多種多樣，你必須仔細測試，選擇合適你的膠水。制造商的產(chǎn)品規格表應該標明他們的產(chǎn)品是否適合用于自由基UV固化油墨涂層，是否可以用于溶劑型的或者水劑型的油墨。
＊可以冷燙的基材種類(lèi)
實(shí)際上，所有可以在柔印機上印刷的材料，如：PP、PE及非吸水性的紙張等都可以冷燙。如果附著(zhù)力有問(wèn)題，則可以與膠水供應商協(xié)同解決。一般情況下，通過(guò)電暈處理后再印刷，效果會(huì )更理想。
＊油墨輥——平均上膠量
根據不同圖案，選擇正確線(xiàn)數的油墨輥。我們不建議直接在粗糙的未經(jīng)過(guò)處理的材料表面上UV膠，應該先涂上底漆。
＊覆箔單元
我們建議在UV膠上好后，用適當硬度的硅膠輥覆冷燙箔，送／收卷單元的張力適當以防止起皺。如果壓送輥的硬度太低，冷燙箔的轉移效果就不好。覆箔單元的輥軸必須完全清潔無(wú)塵。覆箔單元適當的壓力對于避免氣泡至關(guān)重要，氣泡會(huì )造成轉印效果不好。
＊適用的UV燈
UV固化要是用中壓或高壓的水銀燈，燈的功率應該可以隨操作速度調節。
＊膠水涂布、冷燙、UV燈固化和剝離工序之間的距離要求
為避免起皺，各工序之間的距離越短越好。覆箔和剝離單元之間不要有空轉輪。在一般的結構中，從膠水涂布到剝離工序，距離最多不要超過(guò)1米。加工速度一般為每分鐘45－120米。
冷燙工藝可能出現的問(wèn)題和解決方法
﹡需謹記：膠水使用不當會(huì )直接導致冷燙箔轉印質(zhì)量差
﹡如果冷燙箔不能被轉印，則應檢查膠水質(zhì)量
﹡要確保膠水充分固化，如果需要，可增加UV燈的功率
﹡如果膠水不能和基材粘合，增加UV燈的功率或者實(shí)施電暈處理，以獲得更高的表面張力
﹡膠水涂層太薄或壓送輥壓力太小會(huì )導致冷燙部位出現針孔
﹡膠水沒(méi)有完全固化、UV燈功率不足或使用次品冷燙箔會(huì )導致耐磨性能下降或粘合效果差
﹡如果加工速度低，需要調節UV燈的功率
﹡如果冷燙箔的轉印不平整，調節壓送輥或者壓送輥的壓力
﹡不正確的印輥壓力設置會(huì )導致邊緣不整齊，調整印輥和壓送輥壓力可以避免這種情況的發(fā)生
﹡注意剝離的角度對箔的轉印的影響
﹡如果冷燙箔張力太大，燙印后表面會(huì )出現裂紋
﹡如果出現糊版，降低膠水用量或者增加壓送輥的硬度
推廣工作與成功設計案例：
庫爾茲不僅可以滿(mǎn)足普通的線(xiàn)條,文字的冷燙效果,我們還希望以半影調效果配合設計主題,令最終效果變得生動(dòng)或有層次感。因此,我們和相關(guān)合作伙伴經(jīng)過(guò)不斷調試和努力,摸索和累積了一定的經(jīng)驗,成功將此網(wǎng)點(diǎn)和漸變效果表達在不同設計圖案中,不但得到國內客戶(hù)的好評,而且在剛結束的美國芝加哥標簽展上也大受歡迎。相信能給市場(chǎng)和印刷行業(yè)帶來(lái)全新的感受和選擇。

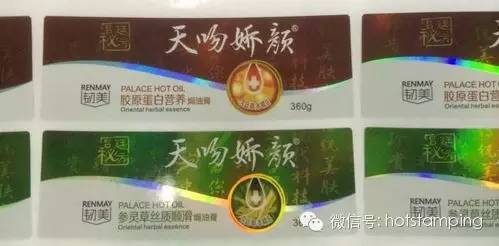

經(jīng)過(guò)大家的不懈努力,目前國內不少客戶(hù)已能成功將此技術(shù)應用在標簽行業(yè),例如:透明啤酒標、個(gè)人護理產(chǎn)品等,在不久的將來(lái),大家可以看到冷燙工藝會(huì )在煙包和包裝等產(chǎn)品上廣泛使用,前景令人鼓舞。
冷燙工藝的應用范圍：
包裝：洋酒標簽、醫藥標簽、飲料標簽、糖果紙卡、酒盒、膠卷盒、煙包
食物及藥品：洗發(fā)液標簽、牙膏外盒
化妝品：唇膏、乳霜、化妝盒
其它：賀卡、宣傳單張
